[Mahsa Haddadi Moghaddam 박사과정, 김대식 교수, ADVANCED OPTICAL MATERIALS 게재]Tuning 1D Plasmonic Gap at Nanometer Scale for Advanced SERS Detection
ADVANCED OPTICAL MATERIALS
Staff

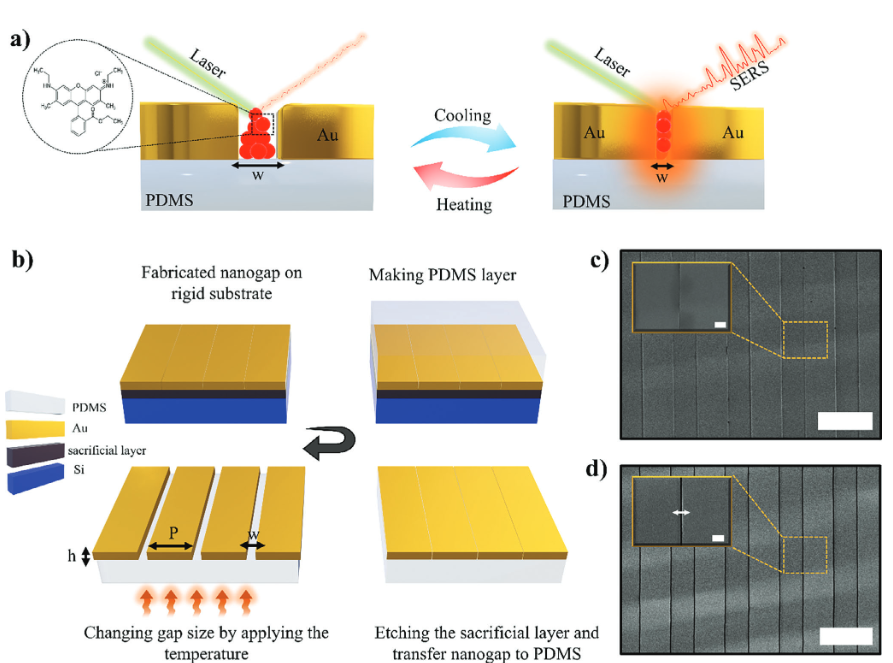

연구 개요 (Research Overview) 본 연구는 유연한 기판 위에 제작된 1차원 플라즈모닉 나노갭(nanogap) 구조를 활용하여, 온도 변화에 따라 실시간으로 갭의 크기를 조절할 수 있는 고감도 SERS(Surface Enhanced Raman Scattering) 센서를 개발한 결과를 제시한다. SERS 기술은 금속 나노 구조의 '핫스팟(hotspot)'에서 전자기장을 극대화하여 극도로 미량의 분자도 감지할 수 있게 해주는 분석법이다. 하지만 다양한 크기의 분자를 감지하기 위해, 플라즈모닉 갭의 크기를 조절하는 것은 쉽지 않은 과제였다. 연구팀은 열에 민감하게 반응하는 PDMS 기판과 금(Au) 나노패턴을 이용해, 온도에 따라 나노갭의 크기를 정밀하게 조절할 수 있는 구조를 구현하였다. 특히, 금속과 PDMS의 열팽창 계수 차이를 이용해 갭 크기가 수십 나노미터 단위로 조절 가능함을 실험 및 시뮬레이션으로 입증하였다. 이 구조는 온도 변화에 따라 나노갭이 열리고 닫히며, 이에 따라 라만 신호 강도도 동적으로 조절된다. 이 시스템은 라만 신호를 약 10⁷배 증폭시키는 효과를 보였으며, 10⁻¹² M 농도의 단일 분자까지 감지 가능한 극한의 감도를 나타냈다. 또한 반복성, 재현성, 다양한 분자에 대한 적용 가능성까지 입증되었다. 이를 통해 해당 기술은 향후 화학 센싱, 바이오 검출, 환경 모니터링, 의료 진단 등 광범위한 분야에서 활용될 수 있는 강력한 플랫폼으로 주목받고 있다. 원문링크 : Advanced Optical Materials (Wiley) - DOI: 10.1002/adom.202403021
